浅谈电容：

▃▃又称为 电容器，就是能够存储电能的器件，简称电容！

按照种类制作材料可分为：

纸介电容：用两片金属片做电极，把纸夹在两个电极片中，再卷成圆柱形或者扁柱形，然后密封在金

属壳或者绝缘材料【如火漆、陶瓷、玻璃釉等】壳中制成。特点是体积较小，容量可以做得较大。但

是有固有电感，损耗都比较大，用于低频比较合适。

云母电容：使用金属片或者在云母片上喷涂银层做电极板，极板和云母一层一层叠合，再压铸在胶木

粉或封固在环氧树脂中固定。它的特点是介质损耗较小；绝缘电阻大、温度系数小，很适宜用于高频

电路。

陶瓷电容：利用陶瓷做介质，在陶瓷片体两面喷涂银层，然后烧成银质薄膜做极板制成。特点是体积

小，耐热性好、损耗小、绝缘电阻高，但是容量小，适宜用于高频电路。铁电陶瓷电容容量较大，但

是损耗和温度系数较大，多用于低频电路。

薄膜电容：内部结构和纸介电容一样，介质是涤纶（塑料）或者聚苯乙烯。涤纶薄膜电容，存电时间

较长，体积小，容量大，稳定性较好，适宜做旁路电容。聚苯乙烯薄膜电容，介质损耗小，绝缘电阻

高，但是温度系数大，可用于高频电路。

金属化纸介电容：结构和纸介电容基本一样。它是在电容器纸上覆上一层金属膜来代替金属片，体积

小，容量较大，适合用在低频电路中。

油浸纸介电容：把纸介电容浸在经过特别处理的油里，可以增强它的耐压。它的特点是电容量大、耐

压高，缺点是体积较大。

铝电解电容：用由铝圆筒做负极，在里面装有液体电解质，插入一片弯曲的铝带做正极制成。还需要

经过直流电压处理，使正极片上形成一层氧化膜做介质。它的特点是容量大，但是漏电大，稳定性差，

有正负极性，适宜用于电源滤波或者低频电路中。使用的时候，正负极接反会使电容永久失效。

钽 铌电解电容：用金属钽或者铌做正极，用稀硫酸等配液做负极，用钽或铌表面生成的氧化膜做介

质制成。它的特点是体积小、容量大、性能稳定、寿命长、绝缘电阻大、温度特性好，漏电极小。都

用在要求高的设备中。

半可变电容：也叫微调电容。是由两片或者两组小型金属弹片，中间夹着介质制成。调节的时候改变

两片之间的距离或者面积。介质有空气、陶瓷、云母、薄膜等。

可变电容：是由一组定片和一组动片组成，它的容量随着动片的转动位置可以连续改变。把两组可变

电容装在一起，同时转动，叫双连。可变电容的介质有空气和聚苯乙烯两种。空气介质可变电容体积

大，损耗小，一般用在电子管收音机中。聚苯乙烯介质可变电容做成密封式的，体积小，一般用在晶体管收音机中。

电容容量换算单位：1F(法拉)=1000mF(毫法) ，1(毫法) =1000uF(微法) ，1(微法) =1000nF(纳法) ，1(纳

法)=1000pF(皮法)。规则：单位省略表示为pF，例如101(pF)=10 * 10^1 = 100pF = 0.1nF；104(pF)=10 * 10^4

= 100000pF = 0.1uF；105(pF)=10 * 10^5 = 1000000pF = 1uF。

1法拉(F)= 1 000毫法(mF)＝1 000 000微法(μF)

　　1微法(μF)= 1 000纳法(nF)= 1 000 000皮法(pF)

基本都用 uf nf pf 的。

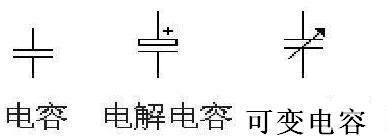

电容在电路中的符号

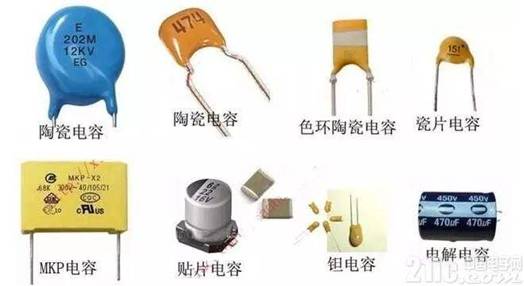

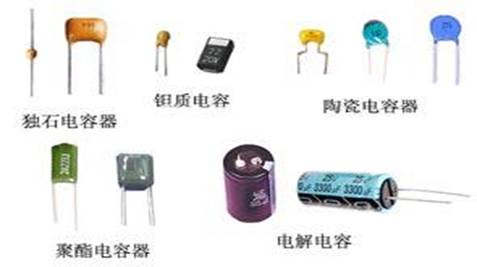

常见电容外观：
