浅谈电阻：

▃▃又称为 电阻器，就是对电流产生阻力的器件，简称电阻！

电阻的单位是欧姆（ohm），简称欧，符号是Ω（希腊字母，音译成拼音读作 ōu mī ga )，1Ω=1V/A。比

较大的单位有千欧（kΩ）、兆欧（MΩ）（兆=百万，即100万）。 　　电阻器简称电阻（Resistor，通常用“R”表示）是所有电子电路中使用最多的 电阻[1] 元件。电阻的主要物理特征是变电能为热能，也可

说它是一个耗能元件，电流经过它就产生内能。电阻在电路中通常起分压分流的作用，对信号来说，

交流与直流信号都可以通过电阻。 　　KΩ（千欧）， MΩ（兆欧），他们的换算关系是：

1TΩ=1000GΩ；1GΩ=1000MΩ；1MΩ=1000KΩ；1KΩ=1000Ω （也就是一千进率） 编辑本段阻值标法

电阻的阻值标法通常有色环法，数字法。色环法在一般的的电阻上比较常见。 数字法 　　由于手机

电路中的电阻一般比较小，很少被标上阻值，即使有，一般也采用数字法，即： 　　10^1——表示10Ω

的电阻； 10^2——表示100Ω的电阻； 10^3——表示1KΩ的电阻； 10^4——表示10KΩ的电阻； 10^6——

表示1MΩ的电阻； 10^7——表示10MΩ的电阻。 　　如果一个电阻上标为22*10^3，则这个电阻为

22KΩ。 数码法 　　用三位数字表示元件的标称值。从左至右，前两位表示有效数位，第三位表示10n

（n=0～8）。当n=9时为特例，表示10^（-1）。塑料电阻器的103表示10*10^3=10k。片状电阻多用数码

法标示，如512表示5.1kΩ。电容上数码标示479为47*10^（-1）=4.7pF。而标志是0或000的电阻器，

表示是跳线，阻值为0Ω。数码法标示时，电阻单位为欧姆，

▃▃按照制作材料可以分为：碳膜电阻、水泥电阻、金属膜电阻和线绕电阻等不同类型；

按功率分：0.25W（四风之一瓦）1W、2W…等额定功率的电阻；

按电阻值的精确度分,有精确度为 ± 5%、± 10%、± 20%等的普通电阻,还有精确度为 ± 0.1%、± 0.2%、± 0.5%、± l%和 ± 2%等的精密电阻.电阻的类别可以通过外观的标记识别.电阻器的种类有很

多,通常分为三大类：固定电阻,可变电阻,特种电阻...

▃▃按照特性可分为：

普通电阻：不受外界条件影响而改变阻值

可变电阻：又称电位器可调电阻，阻值能根据手动调节变化，变化范围就电阻的标称范围值！

热敏电阻：电阻的阻值跟随度影响而变化

光敏电阻：电阻的阻值跟随光线的强弱而变化

湿敏电阻：阻值根据环境湿度强弱而变化

压敏电阻; 是一种具有非线性伏安特性的电阻器件，主要用于在电路承受过压时进行电压钳位，吸

收多余的电流以保护敏感器件。

电阻的常用符号：

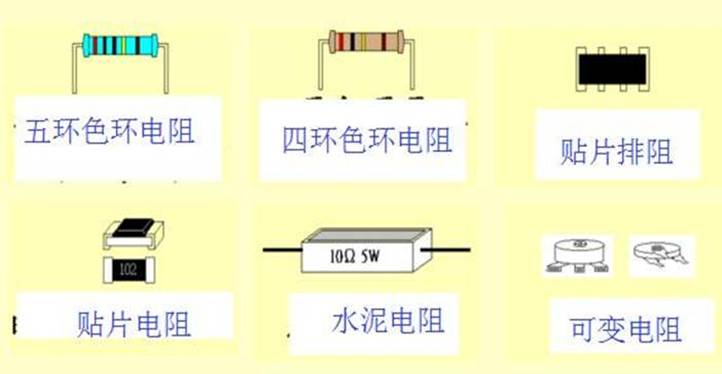

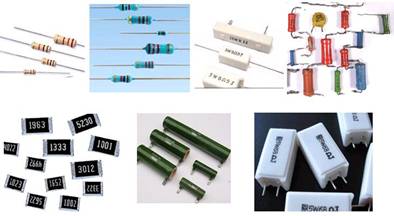

电阻常见外观：

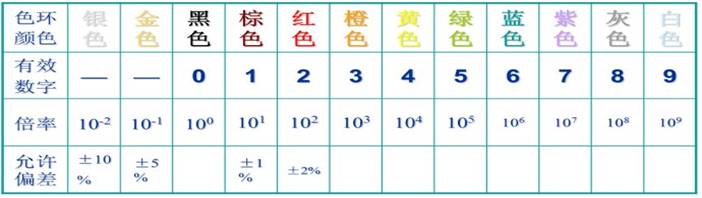

色环对照表：

▃▃色环电阻分为四色环和五色环，先说四色环。顾名思义，就是用四条有颜色的环代表阻值大小。
每种颜色代表不同的数字，如下：
棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差
各色环表示意义如下：
第一条色环：阻值的第一位数字；
第二条色环：阻值的第二位数字；
第三条色环：10的幂数；
第四条色环：误差表示。
例如：电阻色环：棕绿红金， 第一位：1； 第二位：5；第三位：10的幂为2（即100）； 误差为5%；
 即阻值为：15×100=1500欧=1.5千欧=1.5K
还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：
第一条色环：阻值的第一位数字；
第二条色环：阻值的第二位数字；
第三条色环：阻值的第三位数字；
第四条色环：阻值乘数的10的幂数；
第五条色环：误差（常见是棕色，误差为1%）
▃▃电阻的损坏:电阻的阻值与标称阻值相差很多，一般实际测量阻值会增大很多或阻值无穷大，都说
明这个电阻已经损坏，实际测量阻值与标称阻值变小的及其少见，也是电阻损坏的一个症状！
